ICパッケージ基板用キャリア付極薄銅箔

製品の説明と特徴：

￭当社のキャリア付極薄銅箔は、18umのキャリア銅箔と引き裂き可能な極薄銅箔で作られている製品である
￭ PCB製造プロセスにおけるmSAPセミアディティブプロセスに適しており、線幅/スペース(L/S)≦40/40の回路基板用途に推奨
￭ ICパッケージキャリア基板、高密度配線技術基板、ICパッケージプロセス材料などに適している
￭ RoHS/REACH対応品

ICパッケージ基板用キャリア付極薄銅箔の厚さは一般的に2umから5umの間ですが、初期段階では当社の極薄銅箔製品はプロモーションと使用のために主に3um製品になっている。

キャリア付極薄銅箔は、主にMSAPプロセスで回路を形成するICキャリア基板に使用されている。
Topnano社のキャリア付極薄銅箔は、18umのキャリア銅箔と引き裂き可能な3umの極薄銅箔で作られている。
一般的に、顧客はキャリア銅箔をPPフィルムでラミネートした後、18umのキャリア銅箔を剥がし、3umの極薄銅箔だけを銅シード層として残す。

近年、IC部品の機能が複雑化するにつれて、使用される基板の層数が増えている。
最終製品がより薄く、より軽い設計に向かうにつれ、デバイス内のスペースの制約から、より多くの PCB 工程で極薄銅箔が使われるようになるでしょう。

将来的には、機器の薄型化に伴い、銅箔基板のコア層にも極薄銅箔が使用される可能性がある。

製品応用:

低粗度Rz < 2の極薄銅箔（2～5マイクロメートル）は、主にハイエンドPCB製造に使用され、特に高速・高周波信号や微細回路を必要とする製品に用いられます。

極薄銅箔は、5 アンペア未満の電流を流すのに適しており、電気負荷要件は低いですが、微細回路、高周波および高速信号、微細寸法に対する要求が高い用途に適しています。潜在的な用途としては、以下のものが挙げられます。

• 高密度相互接続（HDI）回路基板：極薄銅箔はより微細な回路設計を可能にし、回路密度と性能を向上させるため、携帯電話や通信機器などのハイエンド電子製品に適しています。

• IC基板およびコアレス基板：低粗度は優れた電気性能と信号品質を提供し、フリップチップ実装などの高周波・高速アプリケーションに適しています。

• 5Gおよび高速通信機器：極薄で低粗度の銅箔は、信号損失を低減し、高速信号伝送品質を向上させ、高周波・低損失基板の要件を満たします。

具体的な製品例：メモリ（DRAM、NAND）、スマートフォンAP、電源管理IC、RFモジュールICパッケージ基板など。

要約すると、Rz<2 の極薄銅箔は、高速、高周波、小型電子製品において優れた性能を発揮し、より微細化された回路プロセスをサポートできるため、将来の高度な電子機器製造における重要な材料の 1 つとなります。

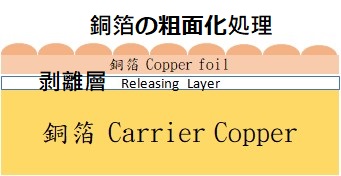

製品構造/Composition

*製品にご興味がございましたら、お問い合わせください。メール：shirley.lin@topnano.com.tw（リン氏）*

使用方法（参考）

<方法1> プリント基板製造工程で、18μm銅箔をプリプレグを含む各種樹脂基板と圧着してCCLを形成した後、18μm銅箔を引き剥がす。

<方法2> プリント基板製造工程で、エッチング処理により適切な回路を形成した後、18μmキャリア銅箔をプリプレグなどの樹脂基板と圧着してCCLを形成し、18μmキャリア銅箔を引き剥がす。

ICパッケージ基板用キャリア付極薄銅箔の仕様

　代表的な特性データ/Representive data　

品番	剥離可能な極薄銅箔厚 (um)	表面粗さ Roughness side Rz(μm)	剥離強度 Peel Strength (kgf/cm)
CBOS018CC10-T03	3	2	≧0.6

※上記表は代表データであり、保証値ではありません
※剥離強度は、厚さ12μmまでのめっき後の試験値
※現在、粗化処理なしの光沢銅箔／粗化処理ありのマット銅箔の2種類がある
※キャリア銅箔は18um銅箔に固定され、引き裂き可能な極薄銅部分は将来的に顧客のニーズに応じてカスタマイズし、厚さ1.5um~5umの極薄銅を生産することができる

　製品の使用と保存期間:　

ご注文時に表示された発送日から6か月以内
